جزئیات محصول:
|
| مواد: | مواد ABS یا فولاد ضد زنگ | رتبه بندی IP: | IP65 |
|---|---|---|---|
| کاربرد: | تجهیزات الکترونیکی فضای باز/داخلی | ضمانتنامه: | 5 سال |
| طول عمر کاری (ساعت): | 50000,100000 | تایپ کنید: | جعبه اتصال |
| برجسته: | جعبه ضد انفجار ABS,جعبه ضد انفجار IP65,جعبه j ضد انفجار ATEX |
||

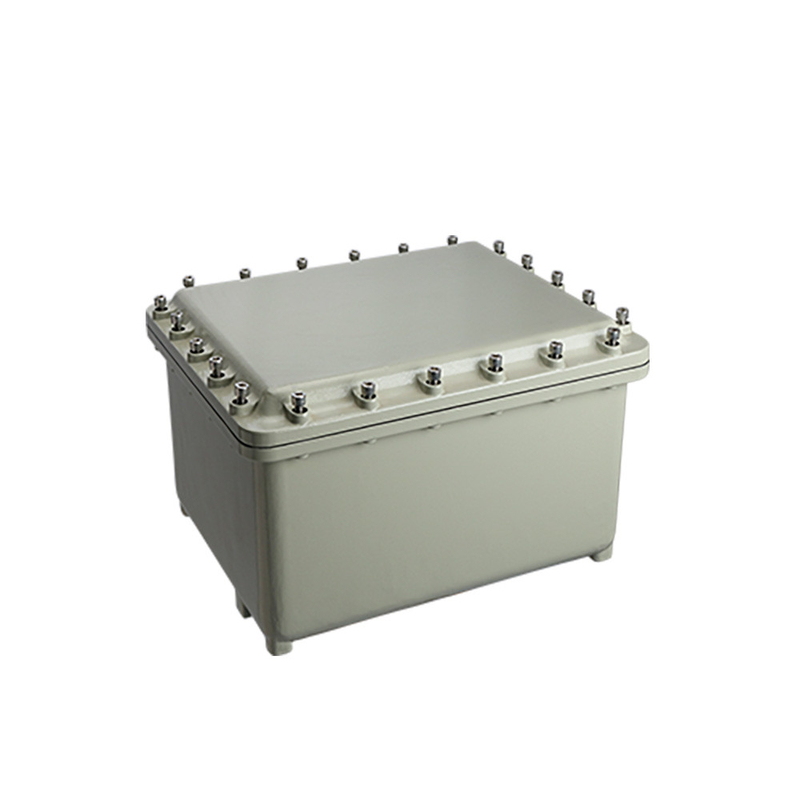

جعبه اتصال سفارشی جعبه اتصال ویژه جعبه اتصالی ضد انفجار سری EJB جعبه اتصال-19
دارای گواهینامه ATEX و IECEx برای استفاده در مناطق خطرناک.
بدنه و روکش از آلومینیوم بدون مس درجه دریایی و آلیاژ سبک ساخته شده است.
صفحات نصب داخلی از فولاد گالوانیزه گرم یا فولاد ضد زنگ ساخته شده اند.
پیچ های ضد شعله فولادی ضد زنگ محکم کنید.
لولاهای فولادی ضد زنگ در سمت بلند.
درمان پاشش پودر الکترواستاتیک سطحی.
واشر لاستیکی سیلیکونی روی جلد
برای ایمن استفاده در مناطق 1 و 2 گاز بالقوه انفجار و مناطق 21 و 22 اتمسفر گرد و غبار.
علامت گذاری ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
علامت گذاری IECEx
Ex db IIB Gb
Ex tb IIIC Db
استانداردهای UL
کلاس I، بخش 1، گروه های C، D
کلاس I، بخش 2، گروه های C، D
کلاس II، بخش 1، گروه های E، F، G
کلاس II، بخش 2، گروه های F، G
کلاس III
EN IEC 60079-0، EN IEC 60079-1، EN IEC 60079-31
دمای محیط
-60 تا 60+
EJB-A;EJB: جعبه اتصال ضد انفجار؛A: کد شکل،
میز 1
| نوع محوطه | کد ابعاد (میلی متر) | |||||||
| آ | ب | سی | دی | E | اف | جی | اچ | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
توجه: ابعاد داخل براکت فقط برای مرجع است
نکته: صفحه A، B، C و D در شکل جهت ورودی را نشان می دهد.حداکثر تعداد دهانه های مجاز برای رزوه هایی با همان مشخصات.دستگاه معرفی مجهز به واشر لاستیکی برای جلوگیری از شل شدن است.
جدول 2 (صفحه C و D)
| نوع محوطه | منطقه حفاری LB (mm) | تعداد ورودی های مجاز برای اندازه | ||||||
| ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼ NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 | ||
| EJB-I | 240*110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB-II | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB-III | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
جدول 3 (صفحه A و B)
| نوع محوطه | منطقه حفاری LB (mm) | تعداد ورودی های مجاز برای اندازه | ||||||
| ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼ NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 | ||
| EJB-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220*115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB-III | 320*160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
جدول 4
| اندازه ورودی | حداقل فاصله ورودی میلی متر (اینچ) | ||||||
| متریک NPT | ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼ NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½ NPT M75 |
| ½ NPT M20*1.5 | 46 (1.81) | 49 (1.93) | 52 (2.05) | 59 (2.32) | 61 (2.40) | 76 (2.99) | 86 (3.39) |
| ¾NPT M25*1.5 | 52 (2.05) | 55 (2.17) | 64 (2.52) | 69 (2.72) | 79 (3.11) | 89 (3.50) | |
| 1 NPT M32*1.5 | 58 (2.28) | 65 (2.56) | 72 (2.83) | 82 (3.23) | 92 (3.62) | ||
| 1¼NPT M40*1.5 | 72 (2.83) | 79 (3.11) | 89 (3.50) | 99 (3.90) | |||
| 1½ NPT M50*1.5 | 85 (3.35) | 95 (3.74) | 106 (4.17) | ||||
| 2 NPT M63*1.5 | 105 (4.13) | 115 (4.53) | |||||
| 2½ NPT M75*1.5 | 126 (4.96) | ||||||
جدول 5
| خیر | ANSI/ASME B1.20.1 | ISO-965-1 و ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1 NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
توجه: حداقل تعداد رزوه های درگیری NPT 5 است. نمرات شکل و تناسب رزوه باید با درجه های تحمل متوسط یا دقیق مشخص شده در ISO 965-1 و ISO 965-3 مطابقت داشته باشد.حداقل تعداد نخ های درگیر 8 است.
جدول 6
| جدول حداکثر تعداد ورودی کابل محفظه ممکن | ||||||
| شماره نقاشی | EJB-I | EJB-II | EJB-III | |||
| متریک NPT | AB | سی دی | AB | سی دی | AB | سی دی |
| ½ NPT M20*1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32*1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½ NPT M50*1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1.5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½ NPT M75*1.5 | 1 | 2 | 2 | 2 | 2 | 3 |
توجه: اندازه دهانه جعبه توزیع مشخصات گلند کابل است.انتخاب مشخصات گلند کابل باید با توجه به قطر خارجی کابل و شرایط واقعی محیط استفاده انتخاب شود.
جدول 7
| نوع محوطه | منطقه حفاری EF (میلی متر) | حداکثر اپراتور مجاز است |
| EJB-I | 230*180 | 12 |
| EJB-II | 310*210 | 20 |
| EJB-III | 420*310 | 35 |
توجه: جدول فاصله مرجع فاصله بازشوها
توجه داشته باشید:
آ.اندازه پنجره توسط ابزار انتخاب شده توسط مشتری تعیین می شود، دمای حد پنجره از -60 تا +180 درجه سانتیگراد است.
بفاصله بین مرز زیرین پنجره ها و سوراخ های رزوه ای مربوط به جدول فاصله بازشوها نیست.
جطول کافی از عرض اتصال ضد شعله و موقعیت نصب باید رزرو شود.
عملیات ضد انفجار پوشش و پنجره مشاهده باید مطابق باشد
EN IEC 60079-1 2014 اتمسفرهای انفجاری - قسمت 1: حفاظت از تجهیزات توسط محفظه های ضد شعله "d".
جدول 8
| نوع محوطه | A(mm) | B(mm) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
جدول 9
| تایپ کنید | قدرت تسلیم (Mpa) | گشتاور اعمال شده (Nm) |
| M6X 16-6 گرم | ≥450 مگاپاسکال | 18 |
| M8X 35-6 گرم | 43 | |
| M10X 35-6 گرم | 84 |
جدول 10
| جدول حرارتی (کل گرمای تلف شده توسط قطعات | |||
| مدل | حداکثر توان تلف شده (W) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
جدول 11
| جدول مربوط به تعداد بلوک های ترمینال | |||
| شماره نقاشی | EJB-I | EJB-II | EJB-III |
| 2.5 میلی متر مربع | 72 عدد | 100 عدد | 140 عدد |
| 4 میلی متر مربع | 64 عدد | 86 عدد | 116 عدد |
| 6 میلی متر مربع | 50 عدد | 66 عدد | 90 عدد |
| 10 میلی متر مربع | 24 عدد | 52 عدد | 72 عدد |
| 16 میلی متر مربع | 20 عدد | 25 عدد | 60 عدد |
| 35 میلی متر مربع | 10 عدد | 15 عدد | 224 عدد |
| 95 میلی متر مربع | 5 عدد | 10 عدد | 18 عدد |
| 120 میلی متر مربع | - | 5 عدد | 5 عدد |
| 185 میلی متر مربع | - | - | 5 عدد |
| 240 میلی متر مربع | - | - | 5 عدد |
| 300 میلی متر مربع | - | - | 5 عدد |
