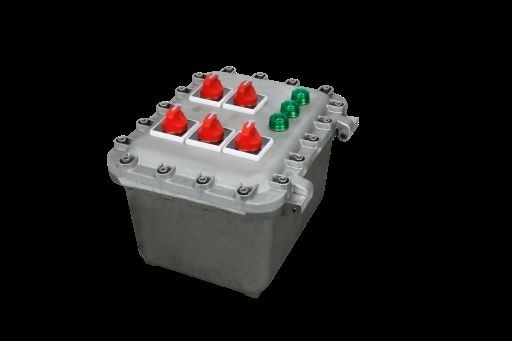

جعبه اتصال ضد انفجار ABS کلاس 1 بخش 1

سری انفجار PD61



• امکانات:

آلومینیوم بدون مس، سطح اسپری پلاستیکی.

محفظه نسوز نوع Ex d.

می تواند به عنوان جعبه ترمینال، جعبه توزیع و جعبه کنترل استفاده شود.

درجه حفاظت: IP66.

• کاربرد:

• داده های تکنیکی:

علامت گذاری ATEX: Ⅱ 2 G Ex db ⅡB+H2 T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

توجه: به اطلاعات فنی EX-PD61-JX-IIB، 1) EX-PD61-ZM، EX-PD61-DL، EX-PD61-ZC-A، EX-PD61-LK، EX-PD61-QD مراجعه کنید.

علامت گذاری IECEx: Ex db ⅡB+H2 T□ Gb 1)

Ex tb ⅢC T□ Db IP66

توجه: به اطلاعات فنی EX-PD61-JX-IIB، 1) EX-PD61-ZM، EX-PD61-DL، EX-PD61-ZC-A، EX-PD61-LK، EX-PD61-QD مراجعه کنید.

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه های C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN 60079-0، EN 60079-1، EN 60079-31، IEC 60079-0، IEC 60079-1، IEC 60079-31

ولتاژ نامی: حداکثر 100 ولت AC، 50/60 هرتز

جریان نامی: حداکثر 1200 آمپر

دمای محیط: -60 ℃ تا + 60 ℃

ورودی کابل: دوشاخه استاندارد M□×1.5، به جدول مشخصات مراجعه کنید

جهت ورود: پایین

دستگاه ورودی کابل: اختیاری

نوع اتصال ضد شعله: اتصال استوانه ای، اتصال رزوه ای، اتصال صفحه ای

نوع نصب: نصب بر روی دیوار (استاندارد);نصب براکت (اختیاری)

• داده های تکنیکی

اجزای داخلی: سوئیچ اصلی: قطع کننده مدار مینیاتوری (MCB) یا مدار شکن قالبی (MCCB) (توجه: حفاظت از نشت زمین در

درخواست)

سوئیچ شاخه: قطع کننده مدار مینیاتوری (MCB) یا قطع کننده مدار قالبی (MCCB) (توجه: حفاظت از نشت زمین در صورت درخواست)

چراغ نشانگر ترمینال EX-D: قرمز، سبز، زرد، آبی

دکمه EX-A: قرمز، سبز، زرد

کنتاکتور AC

رله اضافه بار حرارتی

برنامه نویس PLC

استارتر نرم

سوئیچ کنترل EX-K

آمپرمتر/ولت متر

• راهنمای سفارش

• زهکشی های بعدی

• مشخصات

کد	حداکثر توان تلف شده (W)			حداکثر جریان دارای امتیاز	ابعاد خارجی			ابعاد داخلی			ابعاد نصب
	T4/T130℃	T5/T95℃	T6/T80℃		آ	ب	سی	آ	ب	ج	د	ه	f
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

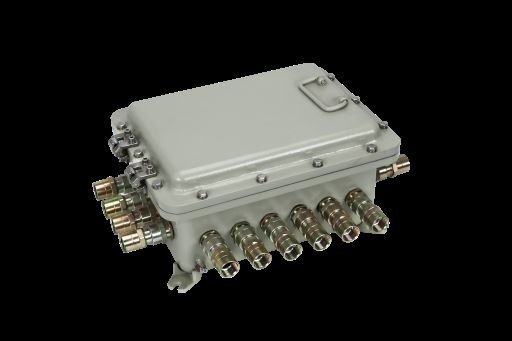

• تجهیزات توزیع EX-PD61 برای استفاده از جعبه ترمینال

مناسب برای جعبه ترمینال سیستم توزیع

توجه: 1. پایانه های سیم کشی جعبه ترمینال EX-PD61 دارای روش های مختلف آرایش هستند.

2. می توان آن را با توجه به نیاز مشتری سفارشی کرد و همیشه محدودیت های گواهی را برآورده می کند.حداکثر تعداد پایانه ها و حداکثر تعداد سوراخ ها در کنار الزامات اتلاف توان و استحکام مکانیکی محفظه را برآورده می کند.

3. این جدول فقط برای مرجع است.

1).لطفا جهت و اندازه هر ورودی کابل را مشخص کنید.

2).ورود کابل اختیاری است و EX-QM-B (Ex d) یا EX-QM-C (Ex d) توصیه می شود.

• تصویر III از تجهیزات توزیع EX-PD61 برای استفاده از جعبه ترمینال

سطح مقطع کابل (mm)²	جدول برای حداکثر تعداد ترمینال نصب شده
	شماره نوع محوطه (توجه: شماره نوع محوطه مطابق با اندازه است. به عنوان مثال: A مخفف محوطه 200x250 است)
	آ	ب	سی	D	E	اف	جی	اچ
2.5 (a)	20	28	36	72	100	140	270	264	396
4 (ب)	18	25	32	64	90	130	240	248	372
6 (ج)	15	21	28	56	80	100	210	200	300
10 (د)	12	18	24	24	60	80	165	160	240
16 (ه)	9	15	20	20	25	70	135	136	204
35 (f)	-	5	5	10	15	24	64	90	135
70 (گرم)	-	-	-	5	10	18	25	72	-
120 (ساعت)	-	-	-	-	5	5	12	42	-
185 (i)	-	-	-	-	-	5	10	-	-
240 (j)	-	_	-	-	-	5	5	-	-
300 (k)	-	-	-	-	-	5	5	-	-
ترتیب ترمینال (تعداد ردیف ترمینال)	1	1	1	2	2	2	2	2	3

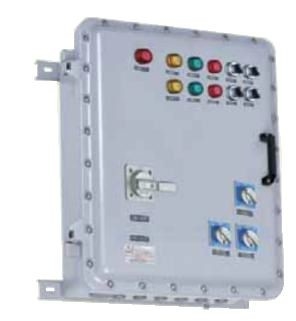

• تجهیزات توزیع EX-PD61 برای استفاده از جعبه کنترل

مناسب برای سیستم توزیع واحد کنترل

نکته: 1. دکمه های EX-A، نشانگرهای EX-D، کلیدهای کنترلی EX-K، آمپرمترهای EX-BA و ولتمترهای EX-AV و غیره در جعبه های کنترل EX-PD61 قرار دارند.

2. جعبه کنترل را می توان برای عملیات خاموش و روشن مدار، و همچنین کنترل از راه دور یا کنترل محلی استرات، توقف، چرخش و وارونگی موتور استفاده کرد، در صورت مجهز شدن به آمپرمتر، همچنین می تواند عملکرد موتور را نظارت کند. و وضعیت مدار

3. می توان آن را مطابق با نیازهای مشتری سفارشی کرد و با محدودیت های استفاده از گواهی انطباق مطابقت دارد.تعداد اجزای پوشش و حداکثر.تعداد سوراخ های کناری می تواند الزامات قدرت تلف شده و استحکام مکانیکی محفظه را برآورده کند.

• نمودار مثال برای استفاده از جعبه کنترل

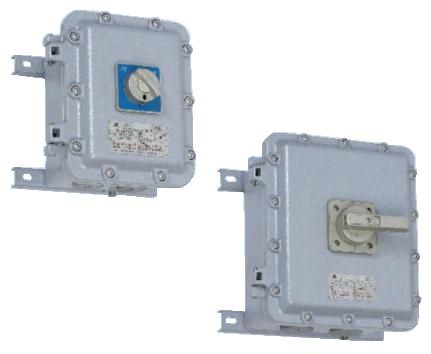

• تجهیزات توزیع EX-PD61 برای استفاده در جعبه توزیع

مناسب برای واحد برق سیستم توزیع

توجه: 1.MCB (مدار شکن مینیاتوری) یا MCCB (مدار شکن قالبی)، رله اضافه بار حرارتی کنتاکتور AC، برنامه نویس PLC، استارت نرم، دکمه های فشاری EX-A. نشانگر EX-D، سوئیچ های کنترل EX-K، EX-BA آمپر متر و ولت متر EX-AV و غیره در جعبه گنجانده شده است.

2. جعبه کنترل را می توان برای توزیع برق یا عملیات روشن-خاموش مدار و همچنین کنترل استارت، توقف، چرخش و وارونگی موتور استفاده کرد و حفاظت جامعی برای موتور ایجاد کرد.می توان آن را برای کنترل دو سایتی یا کنترل چند سایتی تنظیم کرد.

3. می توان آن را مطابق با نیازهای مشتری سفارشی کرد و با محدودیت های استفاده از گواهی انطباق مطابقت دارد.تعداد اجزای پوشش و حداکثر.تعداد سوراخ‌های کناری می‌تواند الزامات استحکام مکانیکی پراکنده و محصور را برآورده کند.

• نمودار مثال برای استفاده از جعبه توزیع

• امکانات

آلومینیوم بدون مس، سطح اسپری پلاستیکی.

محفظه نسوز نوع Ex d.

درجه حفاظت: IP66-IP67.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

علامت گذاری IECEx: Ex db ⅡB+H2 T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه های C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN 60079-0، EN 60079-1، EN 60079-31، IEC 60079-0، IEC 60079-1، IEC 60079-31

ولتاژ نامی: حداکثر 800 ولت

جریان نامی: مقطع کابل (mm²)2.5 4 6 10 16 35 70 240

جریان دارای رتبه (A) 24 32 41 57 76 125 192 400

دمای محیط: -60 ℃ تا + 60 ℃

نوع اتصال ضد شعله: اتصال صفحه ای

• راهنمای سفارش

• مشخصات کابل ورودی

	A,B,C,D مخفف جهت ورودی های کابل است
	حداکثر تعداد ورودی کابل
نوع محوطه	آ		ب		سی		دی		E		اف		جی
بعد، ابعاد، اندازه	A/B	C/D	A/B	C/D	A/B	C/D	A/B	C/D	A/B	C/D	A/B	C/D	A/B	C/D
M20 * 1.5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25 * 1.5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32 * 1.5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40 * 1.5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1.5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63 * 1.5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
توجه: 1. ورودی کابل برای طراحی استاندارد وجود ندارد.ورودی های کابل باید توسط کاربر سوراخ شود.2. دستگاه ورودی کابل وجود ندارد.

• تصویر III از تجهیزات توزیع EX-PD61 برای استفاده از جعبه ترمینال

سطح مقطع کابل (mm)²	جدول برای حداکثر تعداد ترمینال نصب شده
	شماره نوع محوطه (توجه: شماره نوع محوطه مطابق با اندازه است. به عنوان مثال: A مخفف محوطه 200x250 است)
	آ	ب	سی	D	E	اف	جی	اچ
2.5 (a)	20	28	36	72	100	140	270	270
4 (ب)	18	25	32	64	90	130	240	240
6 (ج)	15	21	28	56	80	100	210	210
10 (د)	12	18	24	24	60	80	165	165
16 (ه)	9	15	20	20	25	70	135	135
35 (f)	-	5	5	10	15	24	64	64
70 (گرم)	-	-	-	5	10	18	25	25
120 (ساعت)	-	-	-	-	5	5	12	12
185 (i)	-	-	-	-	-	5	10	10
240 (j)	-	_	-	-	-	5	5	5
300 (k)	-	-	-	-	-	5	5	5
ترتیب ترمینال (تعداد ردیف ترمینال)	1	1	1	2	2	2	2	2

• امکانات

آلومینیوم بدون مس، فولاد ضد زنگ.

سطح اسپری پلاستیکی.

دستگاه حفاظت از نشت زمین اختیاری است.

درجه حفاظت: IP66-IP67.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

علامت گذاری IECEx: Ex db ⅡB+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه های C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN 60079-0، EN 60079-1، EN 60079-31، IEC 60079-0، IEC 60079-1، IEC 60079-31

ولتاژ نامی: حداکثر 690 ولت AC، 50/60 هرتز

جریان نامی: حداکثر 100 آمپر

جریان شاخه: 1A، 2A، 4A، 6A، 10A، 16A، 20A، 25A، 32A

دمای محیط: -60 ℃ تا + 55 ℃

درجه حفاظت: IP66، IP67

ورودی کابل: استاندارد M□×1.5 دوشاخه (به جدول انتخاب مراجعه کنید)

جهت ورود: پایین (داخل و خارج)

دستگاه ورودی کابل: اختیاری

نوع اتصال نسوز: اتصال استوانه ای، اتصال رزوه ای، اتصال صفحه ای.

نوع نصب: نصب روی دیوار (استاندارد)؛نصب براکت (اختیاری)

اجزای داخلی:

کلید اصلی: قطع کننده مدار مینیاتوری (MCB) یا قطع کننده مدار قالب بندی شده (توجه: حفاظت از نشت زمینبنا به درخواست)                 سوئیچ شاخه: قطع کننده مدار مینیاتوری (MCB) یا قطع کننده مدار قالب بندی شده (MCCB) (توجه به ارتحفاظت از نشت در صورت درخواست)

نشانگر پایانه: قرمز، سبز، زرد

• راهنمای سفارش

• نمودار الکتریکی

• جدول انتخاب جعبه های توزیع روشنایی EX-PD61-ZM

کد	شرح					ورودی های کابل
	کلید اصلی	تعداد شعبه	سوئیچ شعبه	جریان شعبه	تعداد نشانگر
EX-PD61-ZM-/4□/K/□	MCB یا MCCB Current Max.100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A در صورت درخواست	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1.5+12*M25*1.5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A در صورت درخواست	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-12/□		12			3	1*M40*1.5+12*M25*1.5

• دستورالعمل سفارش:

1. لطفا تعداد و اندازه ورودی های کابل و سطح نصب محفظه را مشخص کنید.

2. کاربر نمودار الکتریکی را ارائه می دهد.اگر به کنترل کننده نور، کنتاکتور AC یا کنترل رله حرارتی نیاز دارید، لطفاً مشخص کنید.

3. لطفاً هنگام سفارش شرایط خاص را مشخص کنید.

نقشه های بعدی

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• امکانات

آلومینیوم بدون مس، فولاد ضد زنگ.

سطح اسپری پلاستیکی.

دستگاه حفاظت از نشت زمین اختیاری است.

درجه حفاظت: IP66-IP67.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

علامت گذاری IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN60079-0، EN60079-1، EN60079-31، IEC60079-0، IEC 60079-1، IEC 60079-31

ولتاژ نامی: حداکثر 690 ولت AC، 50/60 هرتز

جریان شاخه: 1A، 2A، 4A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A، 80A، 100A، 125A، 160A، 200A، 30A، 250

دمای محیط: -60 ℃ تا + 55 ℃

درجه حفاظت: IP66، IP67

ورودی کابل: استاندارد M□× 1.5 دوشاخه (به جدول انتخاب مراجعه کنید)

جهت ورود: پایین (داخل و خارج)

دستگاه ورودی کابل: اختیاری

نوع اتصال ضد شعله: دیواری (استاندارد)؛نصب براکت (اختیاری)

اجزای داخلی: کلید اصلی: قطع کننده مدار مینیاتوری (MCB) یا مدار شکن قالبی (MCCB)

(توجه: حفاظت از نشت زمین در صورت درخواست)

سوئیچ شاخه: قطع کننده مدار مینیاتوری (MCB) یا قطع کننده مدار قالبی (MCCB)

(توجه: حفاظت از نشت زمین در صورت درخواست)

پایانه

نشانگر: قرمز، سبز، زرد

• راهنمای سفارش

• جدول انتخاب جعبه های توزیع برق EX-PD61-ZM

کد	شرح					ورودی های کابل
	کلید اصلی	تعداد شعبه	سوئیچ شعبه	جریان شعبه	تعداد نشانگر
EX-PD61-DL-/4□/K/□	MCB یا MCCB Current Max.100A	4	MCB یا MCCB 3P	در صورت درخواست	3	1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-4/□	_	4	MCB یا MCCB 3P	در صورت درخواست	3	1*M40*1.5+4*M25*1.5
EX-PD61-DL-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-DL-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-DL-12/□		12			3	1*M40*1.5+12*M25*1.5

دستورالعمل سفارش: 1. لطفا تعداد و اندازه ورودی های کابل و سطح نصب محفظه را مشخص کنید.

2. کاربر نمودار الکتریکی را ارائه می دهد.اگر به کنترل کننده نور، کنتاکتور AC یا کنترل رله حرارتی نیاز دارید، لطفاً مشخص کنید.

3. لطفاً هنگام سفارش شرایط خاص را مشخص کنید

• امکانات

آلومینیوم بدون مس، فولاد ضد زنگ.

سطح اسپری پلاستیکی.

دستگاه حفاظت از نشت زمین اختیاری است.

درجه حفاظت: IP66-IP67.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

علامت گذاری IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN60079-0، EN60079-1، EN60079-31، IEC60079-0، IEC 60079-1، IEC 60079-31

ولتاژ نامی: حداکثر 415 ولت متناوب

جریان نامی: 10A

دمای محیط: -60 ℃ تا + 60 ℃

درجه حفاظت: IP66، IP67

ورودی کابل: استاندارد M□× 1.5 دوشاخه (به جدول انتخاب مراجعه کنید)

جهت ورود: پایین

دستگاه ورودی کابل:استاندارد M□× 1.5 Plug (See tاو هستeleجtion Tآبل)

نوع اتصال نسوز: اتصال استوانه ای، اتصال رزوه ای، اتصال صفحه ای.

اجزای داخلی: دکمه فشاری EX-A، نشانگر EX-D، کلید کنترلی EX-K، آمپرمتر/ولت متر ضد انفجار

نوع نصب: دیواری

نشانگر: قرمز، سبز، زرد

• راهنمای سفارش

• جدول انتخاب ایستگاه های کنترل EX-PD61-ZC

• امکانات

آلومینیوم بدون مس، فولاد ضد زنگ.

سطح اسپری پلاستیکی.

دستگاه حفاظت از نشت زمین اختیاری است.

درجه حفاظت: IP66-IP67.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

علامت گذاری IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN60079-0، EN60079-1، EN60079-31، IEC60079-0، IEC 60079-1، IEC 60079-31

نوع اتصال ضد شعله: اتصال استوانه ای، اتصال صفحه ای.

• راهنمای سفارش

• طراحی بعدی

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• امکانات

آلومینیوم بدون مس، فولاد ضد زنگ.

سطح اسپری پلاستیکی.

دستگاه حفاظت از نشت زمین اختیاری است.

درجه حفاظت: IP66-IP67.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX: II 2 G Ex db ⅡB + H2 T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

علامت گذاری IECEx: Ex db Ⅱ B+H2 T6 Gb

Ex tb ⅢC T80℃ Db IP66

علامت گذاری UL1203: کلاس I، بخش 1، گروه های C، D

کلاس I، بخش 2، گروه C، D

کلاس II، بخش 1، گروه های E، F، G

کلاس II، بخش 2، گروه های F، G

کلاس III

استانداردها: EN60079-0، EN60079-1، EN60079-31، IEC60079-0، IEC 60079-1، IEC 60079-31

ولتاژ نامی: 380/400 ولت AC، 50/60 هرتز

جریان نامی: 10A

دمای محیط: T6/T80 ℃ برای Tamb: -60 ℃ تا +50 ℃;

T5/T95 ℃ برای Tamb: -60 ℃ تا +60 ℃

ورودی کابل: استاندارد M□× 1.5 دوشاخه (به جدول انتخاب مراجعه کنید)

جهت ورود: پایین (داخل و خارج)

دستگاه ورودی کابل: اختیاری

نوع اتصال نسوز: اتصال استوانه ای، اتصال رزوه ای، اتصال صفحه ای.

اجزای داخلی: قطع کننده مدار مینیاتوری (MCB) یا قطع کننده مدار قالبی (MCCB)

کنتاکتور AC، رله اضافه بار حرارتی، نشانگر، دکمه

• راهنمای سفارش

• جدول انتخاب

شروع مستقیم
مدل	کنترل قدرت موتور (کیلووات)	جریان نامی قطع کننده مدار (A)	محدوده قابل تنظیم جریان تنظیم الای حرارتی (A)	جریان نامی کنتاکتور (A)	اندازه ورودی کابل
EX-PD61 QD-4/16/7~10	4	16	7 ~ 10، le = 8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13،le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12 ~ 18، le = 16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24	11	32	16~24،le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32	15	40	23 ~ 32، le = 30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38،le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50	22	63	37~50،le=46	50	2*M40*1.5



شروع به جلو و معکوس
مدل	کنترل قدرت موتور (کیلووات)	جریان نامی قطع کننده مدار (A)	محدوده قابل تنظیم جریان تنظیم الای حرارتی (A)	جریان نامی کنتاکتور (A)	اندازه ورودی کابل
EX-PD61 QD-4/16/7~10 N	4	16	7 ~ 10، le = 8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13،le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18 N	7.5	25	12 ~ 18، le = 16	18	2*M32*1.5
EX-PD61 QD-11/32/16~24 N	11	32	16~24،le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32 N	15	40	23 ~ 32، le = 30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38 N	18.5	50	30~38،le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50 N	22	63	37~50،le=46	50	2*M40*1.5



• QA:

Q1.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟

A: ارسال توسط DHL، UPS، FedEx یا TNT.3-5 روز طول می کشد تا برسد.حمل و نقل هوایی و دریایی نیز اختیاری است.

Q2.آیا می توانم یک سفارش نمونه برای چراغ LED داشته باشم؟

A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است
