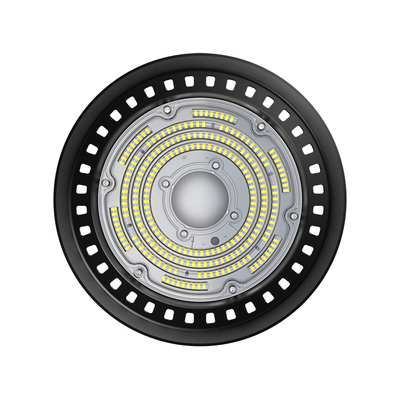

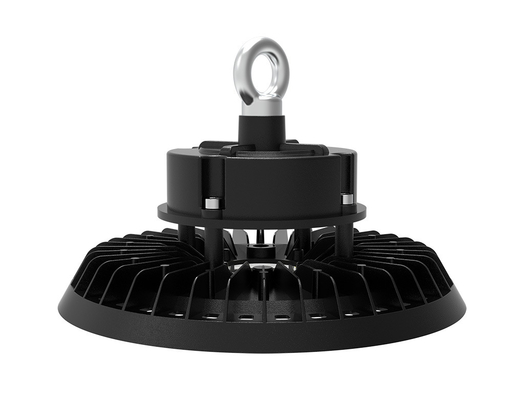

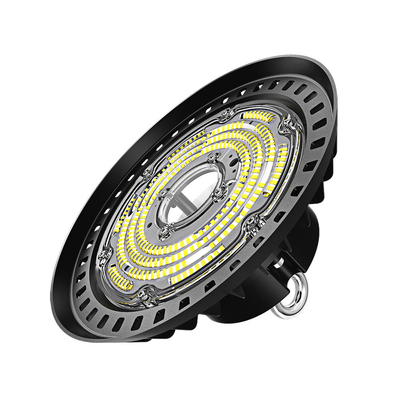

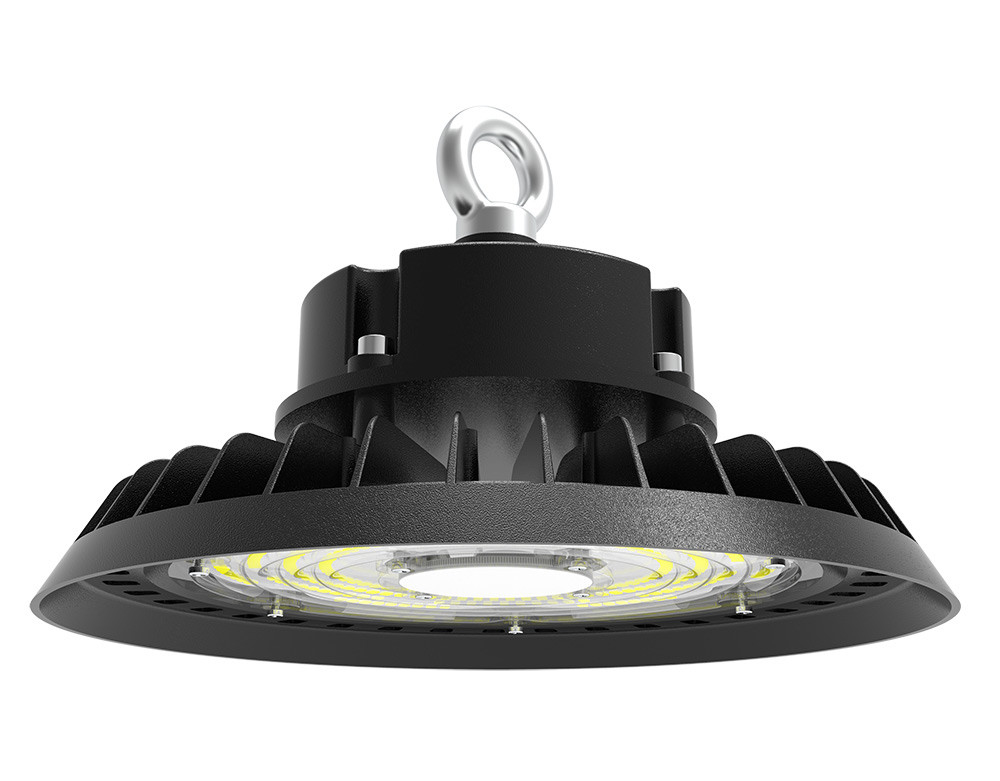

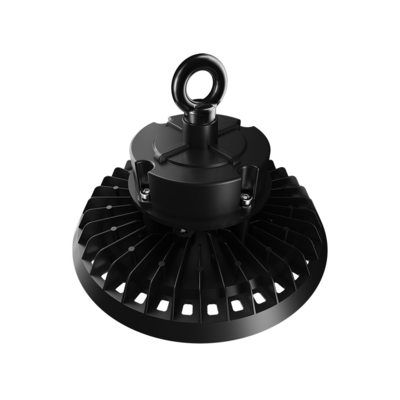

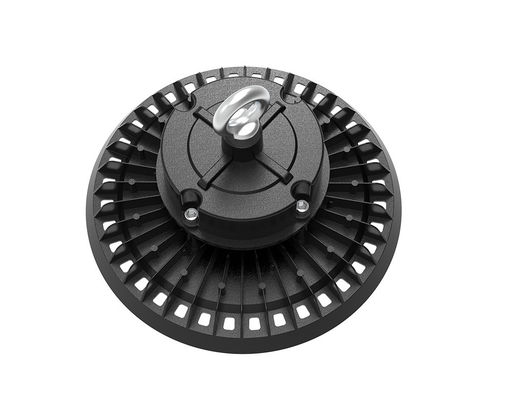

صنعتی 100-300 وات UFO LED High Bay Light IP65 3000K 4000K 5000K

روشنایی انبار 100 ~ 300 وات لامپ های LED UFO-C SERIES-60

• توضیحات محصول:

بادوام و جمع و جور، سری Rome UFO high bay light محصولی زیبا و انعطاف پذیر برای روشن کردن فضاهای داخلی بزرگ است.برای الزامات انعطاف پذیری با حفظ بودجه کم و ارائه گزینه هایی مانند بازتابنده ها، حسگرهای حرکتی و باتری های اضطراری، کاملاً با کاربرد بالا طراحی شده است.

• برنامه های کاربردی:

سری Rome UFO high bay light را می توان در کارگاه، کوچه، اسکله بارگیری، درگاه، مسیر، انبار کارخانه، سالن نمایشگاه، پارکینگ، زمین بسکتبال سرپوشیده و غیره استفاده کرد.

• امکانات:

رتبه حفاظت از نفوذ IP65، مناسب برای مکان های مرطوب.

قابل تنظیم CCT: 3000K / 4000K / 5000K یا 4000K / 5000K / 6000K.

راندمان بالا تا 170lm/W (130lm/W اختیاری).

طراحی محفظه به شکل باله، عملکرد بهتر اتلاف گرما.

عملکرد سنسور حرکت مایکروویو در دسترس است.

بازتابنده اختیاری

پشتیبان باتری اضطراری موجود است.

زمان اضطراری: 1.5 ساعت / 3 ساعت.

توان اضطراری: 30W/15W.

کنترل کم نور 0-10 ولت / 1-10 ولت.

داده های عملکرد دما:

دمای محیط: -40 درجه سانتی گراد تا 55 درجه سانتی گراد (40- درجه فارنهایت تا 131 درجه فارنهایت)

• اطلاعات سفارش: مثال شماره قطعه

مثال: U-RO1 100W YZTXX

• اطلاعات فنی:

زاویه پرتو 60 درجه / 90 درجه / 120 درجه

مقاوم در برابر ضربه IK10

حفاظت از نفوذ IP65

کم نور 0-10 ولت / 1-10 ولت کم نور

• اطلاعات بسته بندی:

• سنسور مایکروویو:

لوازم جانبی و ابعاد:

• شرح:

ANT-5-4 یک حسگر حرکتی است که نور را بر اساس حرکت از زیاد به پایین کم می کند.این سنسور باریک و جمع و جور برای نصب در قسمت پایینی وسایل روشنایی طراحی شده است.ماژول سنسور پلاس از طریق سوراخی به قطر 1.30 اینچ در پایین فیکسچر به سوکت سنسور ANT-5-4 متصل می شود.

این سنسور از فناوری سنجش مایکروویو استفاده می کند که به تغییرات حرکتی در ناحیه تحت پوشش واکنش نشان می دهد.هنگامی که حسگر تشخیص حرکت را متوقف کرد و تاخیر زمانی سپری شد، نور از حالت بالا به حالت کم و در نهایت در صورت نیاز به حالت خاموش تغییر می کند.

حسگر باید مستقیماً حرکت یک شخص یا جسم متحرک را ببیند تا آنها را شناسایی کند، بنابراین باید به محل قرارگیری لامپ های حسگر و انتخاب لنز توجه شود.از قرار دادن سنسور در جایی که موانع ممکن است مسیر دید سنسور را مسدود کنند، خودداری کنید.

• مشخصات:

ولتاژ ورودی:12-24 VDC

حداکثرسینک فعلی:30 میلی آمپر ± 5٪

شعاع تشخیص:25٪/50٪/75٪/100٪ (1-8 متر)

سیستم HF: 5.8 گیگاهرتز ± 75 مگاهرتز

ارتفاع نصب: حداکثر 50 فوت (15 متر)

دمای کار: -20 تا 60 درجه سانتی گراد (4- تا 140 درجه فارنهایت)

کوترول هوشمند: سنسور مایکروویو

خروجی کنترل کم نور: 0-10 ولت

حفاظت از نفوذ: IP65

کنترل نور: 24 ساعت / 10 لوکس / 30 لوکس / 50 لوکس

قدرت انتقال: <0.2mW

تنظیم زمان: 10 ثانیه / 1 دقیقه / 5 دقیقه / 10 دقیقه / 15 دقیقه 20 دقیقه / 30 دقیقه / 60 دقیقه

• جزئیات بیشتر:

زمان گرم کردن 15 ثانیه است.پس از اینکه سنسور در اولین بار به برق ورودی وصل شد، چراغ به مدت 15 ثانیه روشن می شود و سپس وارد حالت کم نور معمولی می شود.

تنظیمات پیش فرض کارخانه: حساسیت 100٪.

زمان نگه‌داشتن: 10 ثانیه، سنسور نور روز 30 لوکس است.

زمان کم نور: 60 دقیقه

هر تنظیمی با کنترل از راه دور تغییر می کند.سطح کم نور: 30%.

• عملکرد راهرو:

این طراحی به کنترل سطح سوم در داخل حسگر حرکت دست می‌یابد، که برای برخی از مناطقی است که قبل از خاموش شدن، هشدار تغییر نور لازم است.این سنسور 3 سطح نور را ارائه می دهد: 100٪، نور کم نور (نور طبیعی کافی نیست) و خاموش، و 2 دوره زمان انتظار قابل انتخاب: زمان نگه داشتن حرکت و دوره آماده به کار، آستانه انتخابی نور روز و آزادی منطقه تشخیص.

راننده اورژانس:

• شرح:

پشتیبان باتری اضطراری در دسترس است، که نور UFO را قادر می‌سازد هم در حالت عادی و هم در شرایط اضطراری کار کند.با عملکرد خود تشخیصی می توان به صورت ماهانه و سالانه خود تشخیصی کرد.

• مشخصات:

ولتاژ ورودی:100-347 VAC

ولتاژ خروجی:≤ 175VDC

برق ورودی:15 وات

توان خروجی: 30 وات / 40 وات / 60 وات

باتری: لیتیوم یون

زمان شارژ: ≥ 24 ساعت

زمان اضطراری: 90 دقیقه

جریان ورودی: ≤ 200 میلی آمپر

کوترول هوشمند: کنترل از راه دور بی سیم

کم نور: 0-10V / 1-10V کم نور

دمای کاری: 0 تا 50 درجه سانتی گراد (32 درجه فارنهایت تا 122 درجه فارنهایت)

ابعاد درایور: ∅5.12 x 9.84 اینچ

• عملکرد خود تشخیصی:

مدار خود عیب یابی یکپارچه به طور خودکار آزمایش های 30 دقیقه در ماه و 90 دقیقه در سال را انجام می دهد تا قابلیت اضطراری مناسب را طبق الزامات کد ایمنی زندگی تأیید کند.

دکمه تست را فشار دهید تا برق درایور AC قطع شود و سیستم به حالت اضطراری تغییر یابد.

NFPA 101 منتشر شد. کد ایمنی زندگی برنامه زیر را مشخص می کند:

• ماهانه - مطمئن شوید که دکمه تست روشن است.با فشار دادن دکمه تست، یک آزمایش تخلیه 30 دقیقه ای انجام دهید.بار LED باید با خروجی کاهش یافته کار کند.

• سالانه - مطمئن شوید که دکمه تست روشن است.یک آزمایش تخلیه کامل 90 دقیقه ای انجام دهید.واحد باید همانطور که برای مدت زمان آزمایش در نظر گرفته شده است کار کند.

ابعاد برای راننده (به اینچ): ابعاد برای کنترل از راه دور (به اینچ):

• نمودار درایور:

• روش های نصب برای راننده:

• کنترل از راه دور:

دستورالعمل کنترل از راه دور:

روشن: برای تست عملکرد اضطراری، دکمه ON را فشار دهید و به روشنایی اضطراری تغییر می کند و چراغ نشانگر خاموش می شود.سپس دکمه OFF را فشار دهید، نور به حالت عادی باز می گردد.هنگامی که منبع اصلی خاموش است (حالت اضطراری)، فشار دادن دکمه OFF می تواند عملکرد اضطراری را خاموش کند

خاموش: برای دریافت سیگنال، کنترل از راه دور باید در زاویه 45 درجه به سمت چراغ نشانگر قرار گیرد.کنترل از راه دور توسط دو باتری AAA (شامل نمی شود) کار می کند.

• سیم کشی: هشدارها:

برای اطمینان از عملکرد، سیم های کم نور باید به درایور LED متصل شوند.

توصیه می شود که توان خروجی اضطراری باید بیش از 20 درصد توان خروجی UFO High Bay باشد.

• نمودار سیم کشی:

دارای دیمر: برای UFO LED High Bay ≤300W با عملکرد کم نور 0-10V

دارای کلید دیواری (بدون دیمر): برای UFO LED High Bay ≤300W با عملکرد کم نور 0-10V

بدون سوئیچ دیواری و دیمر، روشنایی 24 ساعته: برای UFO LED High Bay ≤300W با عملکرد کم نور 0-10V

دارای سنسور (100-277 / 100-347 VAC): برای UFO LED High Bay ≤300W با عملکرد کم نور 0-10V

دارای سنسور (12 VDC): برای UFO LED High Bay ≤300W با عملکرد کم نور 0-10V

• راه های نصب:

• ابعاد (به اینچ):

• فتومتریک:

• QA:

Q1.در مورد زمان پیشروی چطور؟

A: 3-5 روز برای آماده سازی نمونه، 8-10 روز کاری برای تولید انبوه.

Q2.آیا می توانم یک سفارش نمونه برای چراغ LED داشته باشم؟

A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است.
