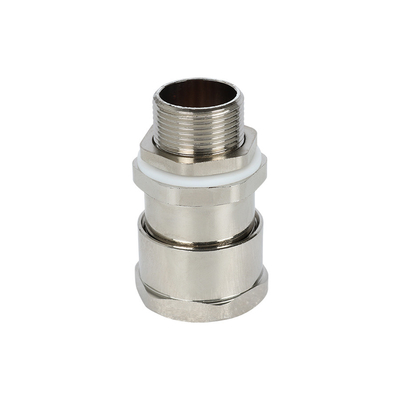

ATEX IP66 Cable Gland Proof Explosion Cable Proof Ex Cable Gland IECEx

اکنون بخرید M20*1.5 کابل ضد انفجار Glands Cable Proof Exproof Unarmoured for Nonardous Ex d Metal Non-Zee Zone 1 2 21

• EX-QM01-A1

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل بدون زره.

مثال e، ساختار.

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود AG (میلی متر)		قطر کلی کابل ΦB(mm)		حداقل طول نخ GL (میلی متر)	برآمدگی اسمی طول L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
	متریک	NPT	حداقل	حداکثر
16	M16 * 1.5	NPT3/8	9.5	12	16	30	27 (29)
20	M20 * 1.5	NPT1/2	9.5	16.5	16	30	27 (29)
25	M25 * 1.5	NPT3/4	14	20	16	38	34 (37)
32	M32 * 1.5	NPT1	18	26	18	44	40 (44)
40	M40 * 1.5	NPT1 1/4	24	32.5	18	46	50 (55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60 (67)
63	M63 * 1.5	NPT2	40	52	21	64	68 (73)
75	M75 * 1.5	NPT2 1/2	50	65	22	70	86 (89)
90	M90*1.5	NPT3	62	77	22	80	102 (105)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM03-C1K

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل زره پوش.

معتبر در کل محدوده دما از -50 درجه سانتیگراد تا 80 درجه سانتیگراد (-58 درجه فارنهایت تا 176 درجه فارنهایت)

درجه حفاظت: IP66/IP68

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

علامت گذاری IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود AG (میلی متر)		قطر کلی کابل			حداقل طول نخ GL (میلی متر)	برآمدگی اسمی طول L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
			ΦB(mm)		ΦC(mm)
	متریک	NPT	حداقل	حداکثر	حداکثر
16	M16 * 1.5	NPT3/8	9.5	12	/	16	65	24 (29)
20	M20 * 1.5	NPT1/2	9.5	16.5	/	16	67	30 (34)
25	M25 * 1.5	NPT3/4	14	20	/	16	71	36 (40)
32	M32 * 1.5	NPT1	18	26	/	18	76	45 (51)
40	M40 * 1.5	NPT1 1/4	24	32.5	/	18	76	55 (61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68 (74)
63	M63 * 1.5	NPT2	40	52	/	21	98	86 (95)
75	M75 * 1.5	NPT2 1/2	50	65	/	22	102	95 (109)

• نمودار شماتیک

• راهنمای سفارش



• EX-QM04-B1K

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

مهر و موم دوگانه، مناسب برای کابل زره پوش.

معتبر در کل محدوده دما از -50 درجه سانتیگراد تا 80 درجه سانتیگراد (-58 درجه فارنهایت تا 176 درجه فارنهایت)

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود AG (میلی متر)		قطر کلی کابل				حداقل طول نخ GL (میلی متر)	برآمدگی اسمی طول L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
			ΦB(mm)		ΦC(mm)
	متریک	NPT	حداقل	حداکثر	حداقل	حداکثر
16	M16 * 1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24 (29)
20	M20 * 1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30 (34)
25	M25 * 1.5	NPT3/4	14	20	12.5	19.5	16	71	36 (40)
32	M32 * 1.5	NPT1	18	26	19	25.5	18	76	45 (51)
40	M40 * 1.5	NPT1 1/4	24	32.5	25	31	18	76	55 (61)
50	M50*1.5	NPT1 1/2	30	41	31.5	43	20	91	68 (74)
63	M63 * 1.5	NPT2	40	52	42.5	50	21	98	86 (95)
75	M75 * 1.5	NPT2 1/2	50	65	54.5	65	22	102	95 (109)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM05-C1K



• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل زره پوش.

معتبر در کل محدوده دما از -50 درجه سانتیگراد تا 80 درجه سانتیگراد (-58 درجه فارنهایت تا 176 درجه فارنهایت)

درجه حفاظت: IP66/IP68.

• کاربرد

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود AG (میلی متر)		قطر کلی کابل			حداقل طول نخ L1 (mm)	طول کل l(mm)	در سراسر تخت/نبش S(ΦE) (میلی متر)
			ΦB(mm)		ΦC(mm)
	متریک	NPT	حداقل	حداکثر	حداکثر
16	M16 * 1.5	NPT3/8	7	16	8	15	85	24 (27)
20	M20 * 1.5	NPT1/2	7	16	10.5	15	87	24 (27)
25	M25 * 1.5	NPT3/4	14	20	15	15	88	30 (33)
32	M32 * 1.5	NPT1	18	25	20	17	96	36 (39)
40	M40 * 1.5	NPT1 1/4	24	33	27	19	105	45 (50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55 (60)
63	M63 * 1.5	NPT2	41	50	41	20	118	68 (73)
75	M75 * 1.5	NPT2 1/2	52	63	55	21	124	86 (89)
90	M90*1.5	NPT3	65	76	65	24	128	96 (99)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM06-B1K

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

مهر و موم دوگانه، مناسب برای کابل زره پوش.

معتبر در کل محدوده دما از -50 درجه سانتیگراد تا 80 درجه سانتیگراد (-58 درجه فارنهایت تا 176 درجه فارنهایت)

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل				حداقل طول نخ L1 (mm)	طول کل L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
			ΦB(mm)		ΦC(mm)
	متریک	NPT	حداقل	حداکثر	حداقل	حداکثر
16	M16 * 1.5	NPT3/8	7	16	5	8	15	85	24 (27)
20	M20 * 1.5	NPT1/2	7	16	5	10.5	15	87	24 (27)
25	M25 * 1.5	NPT3/4	14	20	8	15	15	88	30 (33)
32	M32 * 1.5	NPT1	18	25	11	20	17	96	36 (39)
40	M40 * 1.5	NPT1 1/4	24	33	14	27	19	105	45 (50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55 (60)
63	M63 * 1.5	NPT2	41	50	30	41	20	118	68 (73)
75	M75 * 1.5	NPT2 1/2	52	63	42	55	21	124	86 (89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96 (99)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM10-B1

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل بدون زره

ساختار d.

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل ΦB(mm)		حداقل طول نخ L1 (mm)	طول کل L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
	متریک	NPT	حداقل	حداکثر
16	M16 * 1.5	NPT3/8	4	7	16	62	27 (29)
20	M20 * 1.5	NPT1/2	5	8	16	62	27 (29)
25	M25 * 1.5	NPT3/4	8	12	16	62	30 (33)
32	M32 * 1.5	NPT1	12	16	18	67	38 (42)
40	M40 * 1.5	NPT1 1/4	16	24	20	77	45 (50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55 (60)
63	M63 * 1.5	NPT2	25.5	38	20	81	68 (73)
75	M75 * 1.5	NPT2 1/2	29	46	20	100	85 (89)
90	M90*1.5	NPT3	41	60	21	100	98 (102)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM10-B1

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل بدون زره

ساختار d.

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل ΦB(mm)		حداقل طول نخ L1 (mm)	طول برآمدگی اسمی (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
	متریک	NPT	حداقل	حداکثر
16	M16 * 1.5	/	5	8	15	30	24 (27)
20	M20 * 1.5	NPT1/2	7.5	11.5	15	30	24 (27)
25	M25 * 1.5	NPT3/4	11	14.5	15	30	30 (33)
32	M32 * 1.5	NPT1	14	20	20	32	36 (39)
40	M40 * 1.5	NPT1 1/4	19	20	20	32	45 (50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55 (60)
63	M63 * 1.5	NPT2	31.5	42.5	20	37	68 (73)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM13-B1T

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل بدون زره

ساختار d.

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل ΦB(mm)		حداقل طول نخ L1 (mm)	طول برآمدگی اسمی (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
	متریک	NPT	حداقل	حداکثر
16	M16 * 1.5	/	5	8	15	40	24 (27)
20	M20 * 1.5	NPT1/2	7.5	11.5	15	40	24 (27)
25	M25 * 1.5	NPT3/4	11	14.5	15	40	30 (33)
32	M32 * 1.5	NPT1	14	20	20	44	36 (39)
40	M40 * 1.5	NPT1 1/4	19	20	20	48	45 (50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55 (60)
63	M63 * 1.5	NPT2	31.5	43.5	20	63	68 (73)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM18-C1

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل بدون زره

ساختار d.

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل ΦB(mm)		حداقل طول نخ L1 (mm)	طول برآمدگی اسمی (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
	متریک	NPT	حداقل	حداکثر
16	M16 * 1.5	/	5	8	15	57	24 (27)
20	M20 * 1.5	NPT1/2	5	8	15	57	24 (27)
20	M20 * 1.5	NPT1/2	7.5	11.5	15	57	24 (27)
25	M25 * 1.5	NPT3/4	11	14.5	15	57	30 (33)
32	M32 * 1.5	NPT1	14	20	20	59	36 (39)
40	M40 * 1.5	NPT1 1/4	19	26	20	60	45 (50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55 (60)
63	M63 * 1.5	NPT2	31.5	43.5	20	73	68 (73)

• نمودار شماتیک

• راهنمای سفارش



• EX-QM21-C1K

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

تک مهر و موم، مناسب برای کابل بدون زره.

معتبر در کل محدوده دما از -50 درجه سانتیگراد تا 80 درجه سانتیگراد (-58 درجه فارنهایت تا 176 درجه فارنهایت)

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل			حداقل طول نخ L1 (میلی متر)	طول کل L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
			ΦB(mm)		ΦC(mm)
	متریک	NPT	حداقل	حداکثر	حداکثر
16	M16 * 1.5	NPT3/8	9.5	12	7	16	66	27 (29)
20	M20 * 1.5	NPT1/2	9.5	16.5	12	16	66	27 (29)
25	M25 * 1.5	NPT3/4	14	20	17	16	68	34 (37)
32	M32 * 1.5	NPT1	18	26	23	18	77	40 (44)
40	M40 * 1.5	NPT1 1/4	24	32.5	30	18	81	50 (55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60 (67)
63	M63 * 1.5	NPT2	40	52	52	21	96	68 (73)
75	M75 * 1.5	NPT2 1/2	50	65	62	22	114	86 (89)
90	M90*1.5	NPT3	62	77	66	22	119	102 (105)

• نمودار شماتیک

• راهنمای سفارش

• EX-QM22-B1K

• امکانات

دارای گواهینامه ATEX و IECEx برای استفاده ایمن در جوهای بالقوه انفجاری

مهر و موم دوگانه، مناسب برای کابل زره پوش.

معتبر در کل محدوده دما از -50 درجه سانتیگراد تا 80 درجه سانتیگراد (-58 درجه فارنهایت تا 176 درجه فارنهایت)

درجه حفاظت: IP66/IP68.

• کاربرد

• داده های تکنیکی

علامت گذاری ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

علامت گذاری ATEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

استانداردها

EN60079-0، EN60079-1، EN60079-7، EN60079-31، IEC 60079-0، IEC60079-1، IEC60079-7، IEC60079-31

دمای محیط: -50℃ ≦ Tamb ≦ +80℃

موضوع اتصال: رشته متریک، موضوع NPT

• جدول انتخاب کابل گلند

اندازه غده	موضوع ورودی موجود (میلی متر)		قطر کلی کابل				حداقل طول نخ L1 (میلی متر)	طول کل L (میلی متر)	در سراسر تخت/نبش S(ΦE) (میلی متر)
			ΦB(mm)		ΦC(mm)
	متریک	NPT	حداقل	حداکثر	حداقل	حداکثر
16	M16 * 1.5	NPT3/8	9.5	12	5	8	15	66	27 (29)
20	M20 * 1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27 (29)
25	M25 * 1.5	NPT3/4	14	20	10	15	15	68	34 (37)
32	M32 * 1.5	NPT1	18	26	15	19.5	19	77	40 (44)
40	M40 * 1.5	NPT1 1/4	24	32.5	19	26	19	81	50 (55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60 (67)
63	M63 * 1.5	NPT2	40	52	31.5	40	19	96	68 (73)
75	M75 * 1.5	NPT2 1/2	50	65	38	50	19	114	86 (89)
90	M90*1.5	NPT3	62	77	54.5	62	19	119	102 (105)

• نمودار شماتیک



• راهنمای سفارش

• سوالات متداول

  Q1.آیا می توانم یک سفارش نمونه داشته باشم؟

  بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است.
  Q2: آیا تضمینی برای محصولات ارائه می دهید؟
  بله، ما 2 تا 5 سال گارانتی برای محصولات خود ارائه می دهیم.
